Taşınabilir Krimp Kesit Analizörü WPM-SES

Detaylı Açıklama

Ergonomik ve Yüksek Hızlı Kıvrım Kesiti Analiz Sistemi ile Üstün Sıkma Kalitesini Garanti Edin

Giriş:

İçinde Günümüzün üretim ortamı, kablo demeti kıvrımının güvenilirliği Bağlantılar, sayısız cihazın performansı ve güvenliği için çok önemlidir. Ürünler. Gelişmiş Kıvrım Kesit Analiz Sisteminin tanıtılması, güçlendirmek için tasarlanmış kapsamlı ve kullanıcı dostu bir çözüm hızlı ve hassas kalite kontrolüne sahip üreticiler. Bu sistem Verimli numune hazırlama, yüksek çözünürlüklü görüntüleme için tasarlanmış, ve doğru analiz, kıvrım kalitesi hakkında kritik bilgiler sağlar ve kablo demetlerinizin uzun vadeli bütünlüğünü sağlamak. Kaynak Otomotiv ve havacılıktan elektroniğe ve ötesine, bu sistem sizin En yüksek sıkma standartlarını korumak için temel araç Sonlandırma mükemmelliği.

Temel Özellikler ve Faydalar: Hız, Hassasiyet ve Kullanıcı Merkezli Tasarım

Bu Kıvrım Kesit Analiz Sistemi titizlikle tasarlanmış bir sistemdir. ileri teknolojiyi pratik tasarımla birleştiren çözüm, Kalite kontrolünüzü kolaylaştırmak için tasarlanmış bir dizi özellik sunar Benzersiz bir doğrulukla işleyin ve sunun:

• Hızlı Numune Hazırlama için Entegre Kesme ve Taşlama: Sistemin kalbinde entegre bir kesme ve taşlama modülü bulunur. Bu gelişmiş ünite, her iki önemli numune hazırlama adımını da bir tek, kesintisiz çalışma, iş akışını önemli ölçüde hızlandırır ve tutarlı, yüksek kaliteli kesitler sağlamak. Bu entegre yaklaşım, manuel kullanımı ve olası hataları en aza indirerek daha fazlasına yol açar güvenilir analiz.

• Yüksek Hızlı Analiz: 5 Dakikadan Kısa Sürede Sonuçlanır: Üretimde zaman çok önemlidir. Bu sistem, tek bir terminal kesitinin tüm işlemesini ve analizini 5 dakika içinde tamamlayabilen hızlı verim için tasarlanmıştır. Bu olağanüstü hız, bilgisayarınızın verimliliğini önemli ölçüde artırır. Kalite kontrol süreci, daha hızlı geri bildirim, daha hızlı sorun çözünürlük ve artan üretim kapasitesi.

• Kullanıcı Rahatlığı için Ergonomik ve Modüler Tasarım: Operatör konforu ve kullanım kolaylığı, bu sistemin tasarımında göz önünde bulundurulması gereken temel hususlardır. Ergonomik tasarım, kullanıcı yorgunluğunu en aza indirirken, modüler kombinasyon kolay bileşen erişimi ve bakımı sağlar. Bu kullanıcı merkezli yaklaşımı, daha sorunsuz, daha verimli bir iş akışı sağlar ve operatör eğitim süresi.

• Rakipsiz Netlik için Japonya'dan İthal Edilen Yüksek Çözünürlüklü Görüntü Elde Etme Sistemi: Japonya'dan ithal edilen yüksek çözünürlüklü görüntü elde etme sistemi ile olağanüstü görüntü kalitesini deneyimleyin. Bu sistem net, ayrıntılı kesitsel görüntüler yakalayarak En karmaşık kıvrımların bile doğru ölçümü ve analizi Yapı. Üstün görüntü netliği, aşağıdakilerin hassas bir şekilde değerlendirilmesine olanak tanır Kritik sıkma parametreleri, güvenilir kalite değerlendirmeleri sağlar.

• 3D Görüntüleme Özelliklerine Sahip Yüksek Performanslı Mikroskop: Sistem , yalnızca ultra yüksek çözünürlüklü görüntüleme sağlamakla kalmayıp aynı zamanda dik üç boyutlu uzamsal görüntüler üreten yüksek performanslı bir mikroskop içerir. Bu gelişmiş yetenek, geniş bir görüş alanı ile güçlü bir stereoskopik algılama ve net görüntüleme sağlar. Bu 3B perspektif, kıvrımlı yapıların görsel analizini geliştirir, Kıvrım kalitesinin daha kapsamlı bir şekilde anlaşılmasını sağlar.

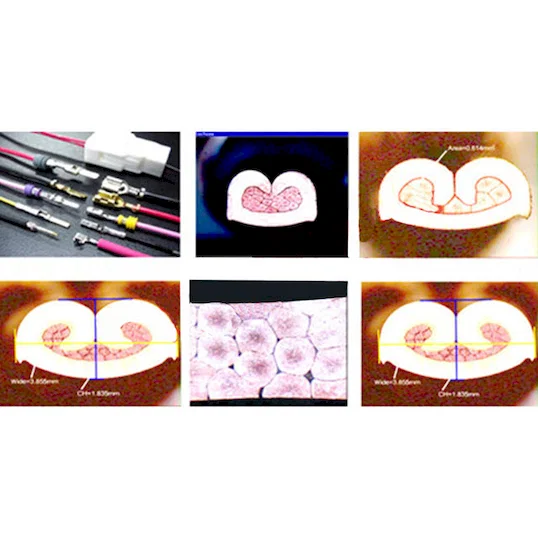

• Özel Yazılım ile Hassas Ölçüm ve Alan Hesaplama: Özel yazılım ile donatılmış bu sistem, uzunluk ve alanın basit ve doğru bir şekilde ölçülmesini sağlar. Sezgisel yazılım arayüzü, doğru kantitatif işlemleri kolaylaştırır Kıvrım parametrelerinin analizi, kalite için objektif veriler sağlar değerlendirme ve süreç optimizasyonu. Bu hassas ölçüm Yetenek, tutarlı ve güvenilir kalite kontrolü sağlar.

• Japon Mitsubishi PLC Tarafından Desteklenen Sağlam Kontrol Sistemi: Sistemin otomasyon ve kontrolünün merkezinde güvenilir bir Japon Mitsubishi PLC kontrolörü (SBL) bulunur. Bu endüstri lideri kontrolör, kararlı ve hassas çalışma sağlar tüm sistem modüllerinin genel doğruluğuna katkıda bulunur ve analiz sürecinin güvenilirliği.

• Geniş Modül Kesim Aralığı ve Çok Yönlülük için Ayarlanabilir Hızlar: Sistem, kablo demeti üretiminde yaygın olarak kullanılan çok çeşitli tel boyutlarını barındıran, 0,13 ila 6,00 mm² arasında bir modül kesme aralığı sunar. Ayrıca, ithal Alman motorlarıyla çalışan ayarlanabilir döndürme ve öğütme hızları (2800 rpm), farklı malzemeler ve terminal türleri için optimize edilmiş numune hazırlamaya olanak tanır. 2 mm/sn'lik kesme hızı, numunelerin verimli bir şekilde işlenmesini sağlar.

• Temiz ve Dayanıklı Kesimler için Alman İthal Hassas Kesme Diski: Kesme modülü, Almanya'dan ithal edilen yüksek kaliteli bir kesme diski (iç çap 21,7 mm, OD 105 mm, kalınlık 0,5 mm) kullanır. Bu hassas ve dayanıklı bıçak, temiz, hassas kesimler sağlayarak deformasyonu en aza indirir ve doğru için terminal kesitinin bütünlüğünün korunması analiz.

• Optimize Edilmiş Örnek Konumlandırma için Hassas Z Ekseni Ayarı ve X Ekseni Kaydırma: 0,00 ila 5,00 mm'lik Z ekseni hafif ayar aralığı ve bir Japon Panasonic servo motor tarafından tahrik edilen X ekseni kaydırma ile örnek konumlandırmada ince ayar yapın. Bu hassas ayarlamalar, her ikisi için de optimum numune hizalaması sağlar kesme/taşlama ve görüntüleme, tutarlı ve doğru katkıda bulunur Sonuç -ları.

• Gelişmiş Yüzey Netliği için Eclipse Kısmi Elektroliz: Zorlu numuneler için sistem, 5 ila 30 saniyelik ayarlanabilir elektroliz süreleri ile 6 mm² kadar alanları işleyebilen eclipse kısmi elektroliz içerir . Bu özellik, kesitin yüzey netliğini artırarak görüntü kalitesini ve analitik doğruluğu artırır.

• Çok Yönlü Büyütme ve Gözlem Aralığı: Optik sistem, çok çeşitli büyütme seçenekleri sunar (hem Amplify hem de Tooth Pitch için 0,5 sıkışmış konum kaydırma teknolojisi ile 0,75x ila 5,0x), çeşitli ölçeklerde kıvrım özelliklerinin ayrıntılı olarak gözlemlenmesine olanak tanır. Gözlem aralığı 1,2 ila 8,2 mm (X ekseni yönü) arasındadır ve kıvrım kesitinin kapsamlı bir görünümünü sağlar.

• Ayarlanabilir Ultra Parlak LED Aydınlatma ve XYZ Mobil Platform: Sonsuz kontrol edilebilir yoğunluğa sahip ultra parlak beyaz LED ışık kaynağı ile optimum görüntüleme koşulları elde edin . İnce ayarlı (aralık +/- 6 mm) entegre XYZ ekseni mobil platformu, enine kesit içindeki farklı alanların üç boyutlu olarak hassas bir şekilde konumlandırılmasına ve incelenmesine olanak tanır.

• Kapsamlı Analiz Yazılımı ve Veri Kaydı: Sistem, Section-ms yazılımı ile birlikte gelir ve görüntü yakalama ve analizi için 3 megapiksel kamera ve USB 2.0 bağlantısına sahip bir Japon endüstriyel HD video sistemi kullanır . Bu entegre yazılım paketi, otomotiv, ev aletleri ve BT gibi zorlu sektörlerde kullanım için onaylanmış, sıkıştırma oranları için gelişmiş ölçüm araçları da dahil olmak üzere bir dizi ölçüm aracı sağlar.

Teknik özellikler:

Özellik	Şartname
Kontrol sistemi	Japon Mitsubishi PLC kontrolörü - SBL
Modül Kesim Aralığı	0,13 ~ 6,00 mm < sup>2< / sup>
Döndürme Hızı (Kesme ve Taşlama)	2800 rpm (Almanya'dan ithal motor)
Kesme Hızı	2 mm / saniye
Kesme Tekerleği	İç Çap: 21,7 mm, Dış Çap: 105 mm, Kalınlık: 0,5 mm (Almanya İthal)
Modül Öğütme Hızı	2800 rpm (Almanya'dan ithal motor)
Z ekseni Ayar Aralığı	0,00 ~ 5,00 mm
Zımpara kağıdı OD	100 mm
X ekseni Kayması	Japon Panasonic servo motor
Eclipse Elektroliz Alanı	6 mm'ye kadar <sup>2</sup>
Elektroliz Süresi	5 ~ 30 saniye
Resim Besleme	10x mercekli yüksek kaliteli, düşük distorsiyonlu optik alet
Çoklu Yükselt	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 Sıkışmış Konum Kaydırma Teknolojisi)
Diş Aralığı Çoklu	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 Sıkışmış Konum Kaydırma Teknolojisi)
