Oto Düzenlemeli Kablo Sarma WPM-2024L

Name: Oto Düzenlemeli Kablo Sarma WPM-2024L
Brand: Xiamen Jingwei - Bobin Sarma Bağlama Makinesi Üreticisi
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

Ürün Modeli: WPM-2024L
Otomatik Düzenleme Sarma Makinesi Modeli WPM - 2024L Sarma İç Çap Aralığı: 50 - 200 mm Bobin Sayısı: Ayarlanabilir Maksimum Disk Çapı: 320 mm Düzenleme Stroku: Standart 120 MM (Opsiyonel 200 MM ) Giriş Voltajı: AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ. Özel voltaj özelleştirilebilir. Nominal Güç: 800 W'tan az Yük Kapasitesi: 15 kg Maksimum Makine Boyutları: 900 * 600 * 450 (MM) Net Ağırlık: 60 kg Brüt Ağırlık: 65 kg
Şimdi Teklif Alın

Detaylı Açıklama

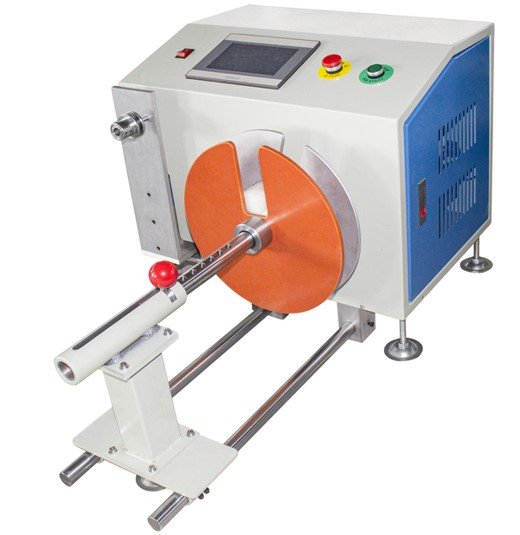

Otomatik Düzenleme Sarma Makinesi WPM-2024L

Bu gelişmiş sarma makinesi, çok çeşitli özellikler ve yetenekler sunar. Bu makinenin sarım iç çapı aralığı 50 ila 200 milimetre arasındadır ve farklı sarım gereksinimleri için esneklik sağlar. Bobin sayısı özel ihtiyaçlara göre ayarlanabilir. Maksimum 320 milimetre disk çapı ile daha büyük diskleri kolaylıkla işleyebilir. Düzenleme stroku iki seçenekte mevcuttur - standart 120 milimetre ve isteğe bağlı 200 milimetre.

Bu makine için giriş voltajı 50HZ veya 60HZ'de AC220V veya 50HZ veya 60HZ'de AC110V olabilir. Ek olarak, belirli elektrik gereksinimlerini karşılamak için özel voltajlar özelleştirilebilir. Bu makinenin nominal gücü 800 watt'tan azdır ve verimli güç tüketimi sağlar. 15 kilogram yük kapasitesine sahiptir, bu da onu çeşitli malzemelerin taşınması için uygun hale getirir. Maksimum makine boyutu 900 x 600 x 450 milimetredir ve kompakt ancak işlevsel bir tasarım sağlar. Makinenin net ağırlığı 60 kilogram, brüt ağırlığı ise 65 kilogramdır.

Ana Elektrik Parçaları:
1. Bu makinenin sarma mekanizması, bir redüktör seti ile birleştirilmiş 750 watt'lık bir servo motor tarafından tahrik edilir. Bu kombinasyon, hassas ve güvenilir sarım işlemleri sağlar.
2. Kontrol sistemi, sezgisel kontrol ve kolay kullanım sunan bir PLC ve dokunmatik ekranlı entegre bir makineden oluşur.
3. Kayar kılavuz rayı, yüksek kalitesi ve dayanıklılığı ile bilinen Japonya'daki NSK'dan temin edilmektedir.
4. Raf ve şasi ev yapımıdır, stabilite ve dayanıklılık sağlar.
5. Doğru algılama ve kontrol için 2 set röle ve bir set OMRON sensörü ile donatılmıştır.
6. İstikrarlı güç kaynağı sağlamak için bir set güç kaynağı sistemi de vardır.
7. Hat mekanizması, verimli tel düzenlemesi sağlayan bir basamak raf pistonlu hat örneğini benimser.

İşleme Fikstür Parçası:
1. Bu makinenin önemli montaj plakası, yüksek hassasiyet ve kalite sağlayan bir CNC bilgisayar gong sayısal kontrol işleme merkezi kullanılarak üretilmiştir.
2. İşleme parçaları kesinlikle mühendislik tasarımına uygundur. Parçaların kalitesini ve doğruluğunu sağlamak için freze makinesi, öğütücü, torna, tel kesme ve ısıl işlem gibi çeşitli işleme süreçleri kullanılır. İşlemden sonra kenetleme ve elektrik tesisatı ve devreye alma işlemleri gerçekleştirilir.
3. Kullanılan kablo demeti (şaft) Sai çelik malzemeden yapılmıştır. Boyut müşterinin hükmüne göredir. Makine, verimli sarma işlemleri için yalnızca bir sarma ekseni ile donatılmıştır.
